臭氧源的前瞻性需求：面向GAA晶體管、3D NAND等先進制程的挑戰

在3nm及以下邏輯芯片、200層以上3D NAND存儲芯片的先進制程中，臭氧憑借其強氧化性、低溫工藝適配性、原子級反應可控性，成為原子層刻蝕（ALE）、原子層沉積（ALD）、高深寬比結構處理、晶圓無損傷清洗、高k介質界面工程等核心工藝的關鍵介質。而GAA（環繞柵極）晶體管、超高堆疊3D NAND的結構革新與制程極限，對臭氧源的純度、穩定性、可控性、輸運能力提出了遠超成熟制程的前瞻性要求，同時也帶來了一系列技術挑戰。

 一、GAA晶體管（含后續CFET）先進制程的核心需求與挑戰

GAA是3nm節點的量產核心架構，2nm及以下節點將向納米線、多橋通道結構演進，更遠期的CFET（互補場效應晶體管）將實現垂直堆疊的n/p型器件集成，其核心特征是溝道尺寸縮至納米級、3D環繞柵極結構、熱預算極低、工藝損傷容忍度趨近于零，對臭氧源的需求聚焦于原子級精度、超高選擇性、無損傷工藝適配三大核心方向。

 （一）核心應用場景與前瞻性需求

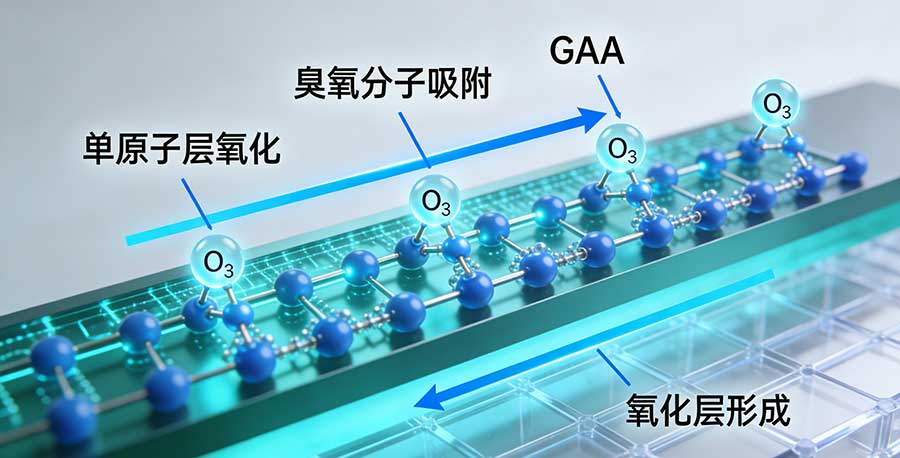

1.  納米片/納米線溝道的原子級選擇性氧化與刻蝕

    GAA溝道釋放工藝需要對Si/SiGe異質結進行單原子層精度的選擇性刻蝕/氧化，要求臭氧僅靶向氧化特定材料，不損傷超薄溝道晶格。前瞻性需求為：實現不同半導體材料間的氧化選擇比＞1000:1，單循環氧化厚度控制精度＜0.1nm，無等離子體電荷損傷，適配脈沖式ALE工藝的納秒級劑量通斷控制。

2.  高k柵介質界面層（IL）的低溫保形制備

    GAA環繞柵極的界面層厚度＜1nm，其均勻性直接決定器件漏電、載流子遷移率與可靠性，傳統高溫?zé)嵫趸瘯l(fā)納米結構形變與材料擴散，低溫臭氧氧化是唯一可行方案。前瞻性需求為：室溫~400℃低溫下，在高深寬比（＞10:1）的納米片間隙中，實現3D環繞結構的氧化厚度片內偏差＜0.05nm，氧化膜致密無針孔、界面態密度＜101? cm?2·eV?1。

3.  納米級間隙的無損傷超潔凈清洗

    GAA納米片間隙僅2~3nm，傳統濕法清洗易產生毛細效應與結構坍塌，臭氧基干法/超臨界清洗可實現有機殘留、金屬雜質、納米顆粒的無損傷去除。前瞻性需求為：臭氧金屬雜質、鹵素雜質、含氮雜質控制至ppt級，可去除粒徑＜7nm的顆粒污染物，清洗后無殘留、無晶格損傷，適配12英寸晶圓的片間均勻性＜±0.3%。

 （二）核心技術挑戰

1.  純度與雜質控制挑戰

    成熟制程臭氧源純度要求為99.9%、金屬雜質ppb級，而GAA先進制程要求臭氧純度＞99.9999%，全雜質總量控制至ppt級。核心難點在于：臭氧通過氧氣放電產生，放電過程易生成NOx、CO等副產物，電極與管路材料易析出金屬離子；同時高濃度臭氧具有強腐蝕性，常規純化材料易被氧化失效，難以實現長期穩定的ppt級雜質控制，且需滿足半導體制程＞10萬小時的平均無故障時間（MTBF）要求。

2.  臭氧穩定性與劑量精準控制挑戰

    臭氧本身具有熱不穩定性，在低壓、高溫工況下易分解，從發生器到工藝腔體的輸運過程中，濃度衰減與活性損失會直接導致工藝偏差。核心難點在于：實現臭氧濃度長期波動＜±0.2%，亞sccm級流量精準控制，同時在真空腔體中保持臭氧分子與活性自由基的穩態，匹配ALE工藝的脈沖式注入需求，避免劑量累積誤差導致的器件線寬偏差與良率損失。

3.  高深寬比3D結構的保形輸運挑戰

    GAA納米片、CFET垂直堆疊結構的高深寬比將突破20:1，納米級間隙會限制臭氧分子的擴散效率，易出現“頂部過氧化、底部氧化不足”的保形性失效。核心難點在于：突破常規氣相擴散的極限，通過臭氧發生模式與輸運方案的革新，讓臭氧分子/活性自由基均勻到達3D結構的底部、側壁與上下表面，實現全結構的反應均勻性偏差＜1%。

 二、超高堆疊3D NAND先進制程的核心需求與挑戰

3D NAND已進入200層以上量產階段，遠期將向500層、1000層堆疊演進，其核心特征是通道孔/溝槽的高深寬比持續突破、多層薄膜堆疊的應力控制嚴苛、大規模量產對設備穩定性與成本敏感度很高，對臭氧源的需求聚焦于極限高深寬比保形能力、大流量高穩定性、量產級長周期可靠性三大核心方向。

 （一）核心應用場景與前瞻性需求

1.  極限高深寬比通道孔的側壁保形氧化與鈍化

    1000層3D NAND的通道孔高深寬比將突破100:1，孔徑＜20nm、深度達數十微米，傳統熱氧化無法實現孔口到孔底的均勻氧化，臭氧低溫氧化是核心解決方案。前瞻性需求為：在HAR＞100:1的通道孔中，實現從孔口到孔底的氧化厚度偏差＜2%，氧化膜致密性滿足漏電抑制要求，適配12英寸晶圓的批次一致性偏差＜±0.5%。

2.  字線替換工藝的高選擇性刻蝕與殘留清洗

    3D NAND的SiO?/Si?N?交替堆疊結構，在字線替換工藝中需要對犧牲層進行高選擇比刻蝕，同時去除刻蝕副產物與有機殘留。前瞻性需求為：臭氧輔助刻蝕實現Si?N?與SiO?的選擇比＞50:1，對W、TiN等金屬柵極材料無腐蝕，無結構坍塌與層間剝離風險，適配多層堆疊的超薄層（＜5nm）工藝控制。

3.  晶圓級薄膜沉積與缺陷修復

    臭氧基ALD工藝是3D NAND ONO堆疊層、多晶硅通道薄膜制備的核心方案，同時可實現堆疊層針孔缺陷的原位修復。前瞻性需求為：大流量（數十slm）工況下保持臭氧濃度＞200g/Nm3，長期運行濃度波動＜±0.5%，適配連續式量產工藝的不間斷運行需求，降低單晶圓工藝成本。

 （二）核心技術挑戰

1.  極限高深寬比結構的輸運與反應均勻性挑戰

    100:1以上的通道孔中，臭氧分子的平均自由程受限，常規輸送方式下孔底臭氧濃度僅為孔口的10%以內，直接導致氧化/刻蝕均勻性失效。核心難點在于：突破氣相擴散極限，通過脈沖式注入、等離子體活化自由基束流、壓力脈動調控等方案，提升臭氧在納米級深孔中的填充能力與擴散效率，實現全孔道的均勻反應。

2.  大流量高濃度與量產級長期穩定性挑戰

    3D NAND大規模量產要求臭氧源24小時不間斷運行，MTBF＞15萬小時，同時需要大流量、高濃度的穩態輸出。核心難點在于：在大流量（＞50slm）工況下，保持高濃度臭氧的穩定生成，避免放電不均、電極老化導致的濃度漂移；同時提升放電效率，降低能耗與耗材更換成本，適配存儲芯片量產的成本控制要求。

3.  多層堆疊結構的低溫工藝與應力控制挑戰

    200層以上的堆疊結構對熱預算極為敏感，高溫工藝會引發層間應力累積、薄膜開裂、材料互擴散，要求工藝溫度全程控制在400℃以內。核心難點在于：在低溫環境下提升臭氧的氧化活性與反應速率，同時保證氧化膜的致密性與可靠性，避免低溫氧化導致的膜層缺陷與器件漏電失效。

 三、臭氧源面向先進制程的前瞻性技術突破方向

針對GAA、3D NAND先進制程的核心需求與挑戰，臭氧源技術將向一體化、高精度、智能化、高適配性方向演進，核心突破方向如下：

1.  超高純度臭氧發生與原位純化一體化技術

    集成無電極微波放電/優化型介質阻擋放電（DBD）單元與原位純化模塊，減少電極材料的雜質析出，通過低溫吸附、催化分解原位去除NOx、CO、金屬雜質等副產物，實現出口臭氧純度＞99.9999%，雜質控制至ppt級，同時延長純化模塊壽命，滿足量產級長期運行需求。

2.  脈沖式活性臭氧自由基可控發生技術

    開發納秒級脈沖式臭氧發生系統，精準控制臭氧注入劑量與通斷時序，結合低損傷等離子體輔助技術，調控活性氧自由基（O1D、O3P）的比例與能態，既滿足ALE/ALD工藝的單原子層控制精度，又提升臭氧在高深寬比結構中的擴散能力與保形性。

3.  大流量模塊化高穩定臭氧發生技術

    針對3D NAND量產需求，開發標準化并聯模塊化DBD臭氧發生器，實現單臺設備＞100slm的大流量、＞300g/Nm3的高濃度臭氧輸出；搭載智能閉環控制系統，實時監測濃度、流量、溫度參數并動態調整放電工況，保證濃度波動＜±0.2%，同時提升放電效率，降低運行能耗與成本。

4.  全路徑臭氧輸運與工藝協同控制技術

    構建從發生器到工藝腔體的全路徑溫度、壓力、材質協同控制系統，采用惰性鈍化管路與精準溫控方案，將輸運過程中的臭氧濃度損失控制在5%以內；結合工藝腔體的壓力脈動、晶圓載臺溫控設計，優化臭氧在高深寬比結構中的填充與反應過程，實現晶圓級工藝均勻性的極致控制。

5.  工藝適配型智能臭氧源系統

    突破傳統“單一發生器”的產品形態，打造集成多參數在線監測、工藝聯動控制、故障預警與壽命預測的智能系統，可與刻蝕機、ALD設備、清洗機的工藝參數實時聯動，自動適配GAA溝道釋放、3D NAND通道孔氧化等不同工藝場景的參數需求，提升設備稼動率與晶圓良率。

 四、產業現狀與展望

當前，面向半導體先進制程的臭氧源核心市場被日本住友精密、富士電機，美國MKS、Astex等企業壟斷，國內廠商已在成熟制程實現國產化突破，但在2nm以下GAA、200層以上3D NAND對應的高端臭氧源領域，仍存在純度控制、長期穩定性、工藝適配性等核心差距。北京為半導體行業提供高濃度臭氧源解決方案。

隨著全球半導體制程持續向物理極限推進，臭氧源已從輔助配套設備升級為決定先進制程工藝能力的關鍵核心部件。未來，需要實現材料、放電技術、純化技術、精密控制與半導體制程工藝的協同創新，完成前瞻性技術布局與國產化突破，支撐GAA、超高堆疊3D NAND等先進制程的自主可控發展。
