泳池臭氧消毒用到哪些設備及工藝

泳池臭氧消毒的重要性體現在其高效殺滅微生物的能力，較傳統氯消毒可減少刺激性副產物生成，保障游泳者健康。通過精準控制水中0.2-0.4mg/L臭氧濃度及空氣≤0.1mg/m3安全閾值，配合臭氧發生器、射流器混合系統及在線監測設備，可實現快速殺菌并避免殘留超標。嚴格遵循GB 55020等國家標準，采用全流量/分流量工藝與氯消毒協同，既能確保即時消毒效果，又能通過長效處理單元維持水質安全，是現代泳池水處理的核心技術。

泳池臭氧消毒需要用到的設備

臭氧發生器：產生臭氧的核心設備，游泳池池水采用臭氧消毒時大多數采用電暈放電式臭氧發生器。用于產生臭氧氣體，有空氣源、氧氣源、風冷式、水冷式等不同規格，可根據泳池規模和需求選擇合適臭氧產量的設備

臭氧投加裝置：一般為加壓水泵，用于將臭氧投加到循環水中。

臭氧水射器（文丘里水射器）：使臭氧與水充分混合，提高臭氧在水中的溶解效率。

臭氧接觸反應器（罐）：確保臭氧與水充分接觸反應，罐體為全密閉立式壓力容器，有進水管、出水管、觀察窗、檢修人孔等，頂部設尾氣自動釋放閥、尾氣排氣管及尾氣消除或回收裝置。

吸附過濾器（罐）：全流量半程式臭氧消毒系統需設置此裝置，用于吸附多余臭氧，內部采用顆?；钚蕴?，容器采用抗臭氧腐蝕材料。

尾氣處理系統：能自動將未溶解的臭氧從池水凈化處理設備、反應罐及活性炭吸附器中的殘余臭氧予以消除或減少到允許范圍內，并能從安全區排放到大氣中的脫除臭氧的裝置。

臭氧濃度監測儀：用于監測水中和空氣中的臭氧濃度，確保其在安全和有效范圍內。

消毒工藝

全流量半程式臭氧消毒工藝：常用于競賽類及公共類游泳池，在池水過濾工序之后、加熱工序之前設置。經過凈化過濾的水全部進入臭氧消毒系統，與臭氧充分反應后，再經過吸附過濾器去除多余臭氧，最后進入游泳池。

分流量全程式臭氧消毒工藝：適用于游泳負荷穩定的游泳池和原有游泳池增設臭氧消毒的情況。將臭氧投加在游泳池循環流量的 25％的水中，通過文丘里管在線混合器、反應罐進行消毒，超臭氧劑量的水再與未投加臭氧的 75％的池水循環流量混合稀釋?zhuān)腿胗斡境刂袄^續反應，使溶解的臭氧逐漸減少到可接受的最低水平。

國家標準

《公共場所設計衛生規范第 3 部分：人工游泳場所》（GB 37489.3-2019）：規定了人工游泳場所設計的基本衛生要求等，應符合 GB 19079.1 和 CJJ 122 的要求。

《公共場所衛生管理規范》（GB 37487-2019）：對公共場所的基本衛生要求、衛生管理等作出規定，要求人工游泳場所池水循環凈化、消毒、補水等設施應正常運行。

《建筑給水排水與節水通用規范》（GB 55020-2021）：規定臭氧消毒應采用負壓方式將臭氧投加在水過濾器后的循環水中，應采用全自動控制投加系統，并應與循環水泵聯鎖。

《游泳池給水排水工程技術規程》（CJJ 122-2017）：規定游泳池水面上 0.20m 處的空氣中的臭氧含量不應超過 0.20mg/m3。

根據相關標準和行業要求，泳池水中臭氧濃度和泳池上方臭氧濃度的標準如下：

泳池水中臭氧濃度

國內標準：根據中國的相關情況，采用臭氧消毒并加氯作為輔助消毒劑時，臭氧濃度一般為 0.2mg/L～0.25mg/L，接觸時間為 3.5min～4min，CT 值為 0.8。

國外標準：歐洲國家和加拿大頒布的游泳池水標準中，若僅用臭氧消毒，通常 CT 值采用 1.6，如臭氧濃度為 0.4mg/L，接觸時間為 4min。

泳池上方臭氧濃度：根據相關規定，泳池水面上方 20cm 處空氣中臭氧含量不得超過 0.10mg/L。

推薦臭氧發生器型號

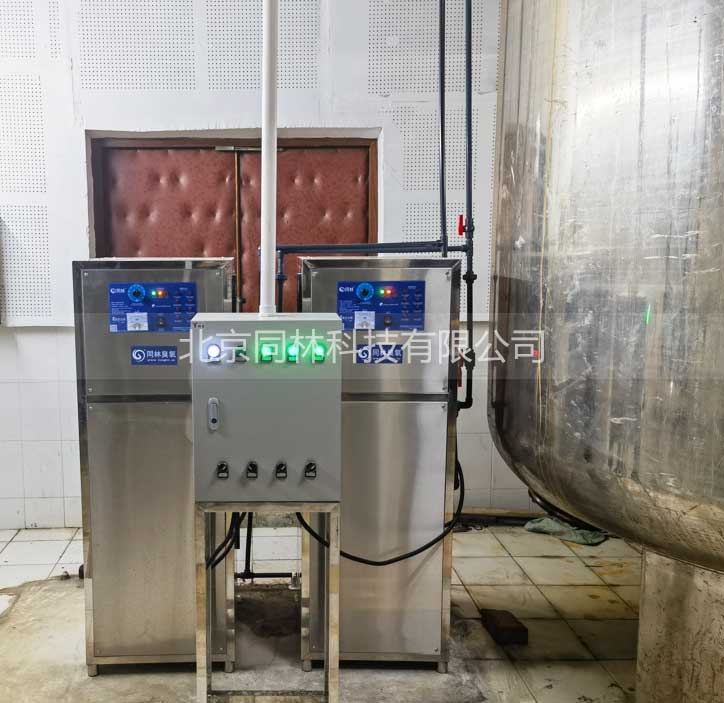

我司為某五星級酒店泳池水處理系統提供了完整的臭氧消毒解決方案。項目采用了兩套100g/h高效臭氧發生器一體機（3S-WS系列），該設備集成了PSA變壓吸附制氧系統，可提供純度≥90%的氧氣源。系統配置了文丘里射流器混合裝置，回水系統采用316L不銹鋼，耐腐蝕性能優異，經第三方檢測，各項指標均優于國家標準。
