臭氧混合之射流器的傳說
臭氧混合有很多方式：曝氣、微納米曝氣、氣液混合泵、臭氧反應塔，然而性價比高的就是利用文丘里射流器。
水流穿腸過，臭氧吸進來。高速氣液混合流會讓臭氧變成小而多的氣泡，大大提高混合效率。雖然比氣液混合泵效率低一些，但是費用低，不怕雜質，皮實耐用。實在是臭氧混合界的AK47。北京同林專家就帶大家了解一下射流器在臭氧中的應用。
射流器的發現和發展：
射流器全稱是文丘里射流器，也叫水射器。是利用文丘里原理制作而成。那么什么是文丘里呢？文丘里是意大利物理學家。他發現了文丘里效應，也稱文氏效應。這該效應表現在受限流動在通過縮小的過流斷面時，流體出現流速增大的現象，其流速與過流斷面成反比。而由伯努利定律知流速的增大伴隨流體壓力的降低，即常見的文丘里現象。這種效應是指在高速流動的流體附近會產生低壓，從而產生吸附作用。利用這種效應可以制作出文氏管，也就是射流器的誕生。
自從射流發明以來，發展了多種射流器，其中有：?jiǎn)渭?jí)單噴嘴射流器（常用）、West射流器、Paulson射流器、Willson射流器、Bayer射流器、德式射流器、多噴射流器、雙極單噴射流器、美式兩級射流器等多個種類。同林臭氧在這里重點介紹單級單噴嘴射流器。
射流器吸臭氧的原理：
在臭氧的射流器應用中，大部分的應用是用于臭氧和水的混合，也有用在臭氧和空氣的混合。
文丘里射流器的吸氣現象，生活中也有。就是在火車通過時，人站在旁邊會有吸入感覺。北京同林藍氧小編兒時也做過此原理的射流器。不是水吸氣，也不是氣吸氣，而是氣吸水：使用氣筒產生高速氣流，把瓶中的水用負壓吸出，產生的現象就是：晴天里的一道道彩虹。
當帶壓液體或者氣體在文丘里射流器里面流動，在管道的很窄處，動態壓力(速度頭)達到很大值，靜態壓力(靜息壓力)達到很小值.液體（氣體）的速度因?yàn)橥鳈M截面面積減小而上升。整個涌流都要在同一時間內經歷管道縮小過程，因而壓力也在同一時間減小。進而產生壓力差和真空效應，這個壓力差給流體提供吸力，把臭氧吸入。
壓差越大，流速越快，產生的負壓越大，吸力越強。
對于理想流體（氣體或者液體，其不可壓縮和不具有摩擦），其壓力差通過伯努利方程獲得。這個方程可以用以計算流體流量，被用于測量用途，人們制造了文丘里流量計。


射流器組成和工作流程：

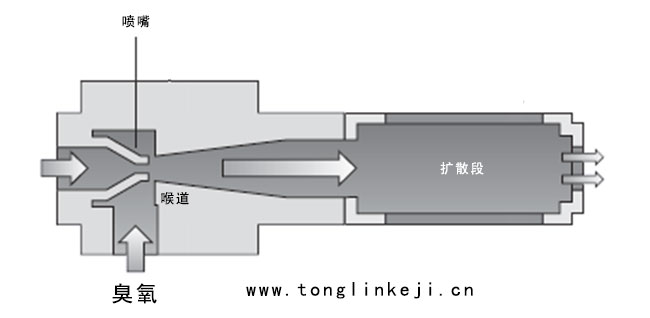

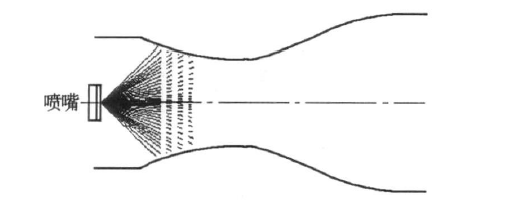

射流器主要是由入口段、噴嘴、喉道、吸入室、擴散段5個部分組成。流體在入口段進入，在收縮壓力升高，在噴嘴處形成高速噴射流體，高速流體在喉道后面產生壓降形成負壓真空吸入臭氧。帶壓流體從入口段進入，混合液通過擴散段到達射流器出口，此時流速減慢壓力回升。本文為北京同林臭氧原創，轉載須注明。

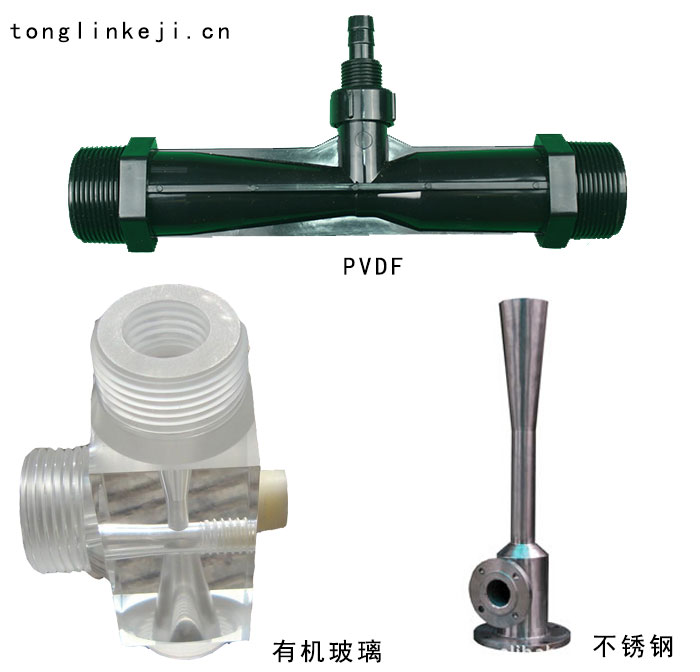

射流器的材質：
目前臭氧射流器的主要材質為：PVDF聚偏二氟乙烯。它是含氟乙烯基單體的共聚物，它兼具氟樹脂和通用樹脂的特性，它具有良好的耐化學腐蝕性、抗溶劑性、耐高溫性、耐氧化性、耐磨耗性、耐射線輻射性能，而且還具有壓電性、介電性、熱電性等特殊性能；PVDF的耐熱性能比其他所有塑料都高，耐熱可高達148℃；它的機械強度大，硬度好，耐沖擊，使用壽命長。
很重要的是：由于氟的存在，使得這種材料有強耐氧化性，所以被廣泛用于臭氧的投加工藝中。

而其他的材質還有有機玻璃、PVC、聚丙烯（PP）、金屬等材質，用在其它不同的領域。其中，透明的有機玻璃可觀察射流效果，實驗室應用較多。

射流器的優點：
1、射流器形成的高速水流和高速吸入的臭氧可以形成很好的霧狀混合效應，能夠高效混合攪拌臭氧，可以充分混合溶解，混合效率可達30%以上。
2、吸力強：射流器可以以1:1比例吸入臭氧。吸入量大，特別適合使用臭氧大的工藝。
3、由于射流器的擴散段使流體逐漸減速，減小了湍流度，所以壓頭損失小。
4、結構簡單，安裝方便。射流器結構非常簡單，一體式結構，適合各種工藝的簡單安裝。
5、使用范圍廣，不易堵塞，可以使用在不同環境、不同壓力、各種污水廢水和飲用水水質中。因?yàn)槠洳灰锥氯奶匦?，它在污水中比其他混氣裝置更受歡迎。而射流器+臭氧反應塔則是北京同林臭氧的首推工藝。
6、工作可靠、噪音低、無污染；使用壽命長、無易損運動部件，故障率低、極少維修。
7、投資小，效率高。射流器成本低、無維護費用，是性價比很高的臭氧混合產品。

影響射流器吸臭氧的因素：
1、工作壓差：水泵壓力越大，流速越快，產生的壓差越大，吸力越強，吸入的臭氧量越多。
壓差是決定吸臭氧氣量的關鍵因素，多數射流器的安裝不合格源于此因。
2、 射流器的數量：射流器數量越多，吸入的臭氧越多。
射流器的安裝：
雖然射流器結構簡單，但是安裝則需要較高的技術含量。根據不同的工藝，不同的選型，選擇不同的射流器和水泵以及不同氣量的臭氧發生器。在做好吸氣的同時，做好防回水工作。同林臭氧事業部有一個段子：射流器，射流器，很氣不吸氣。
以下是北京同林專家提供的幾種射流器安裝方法。

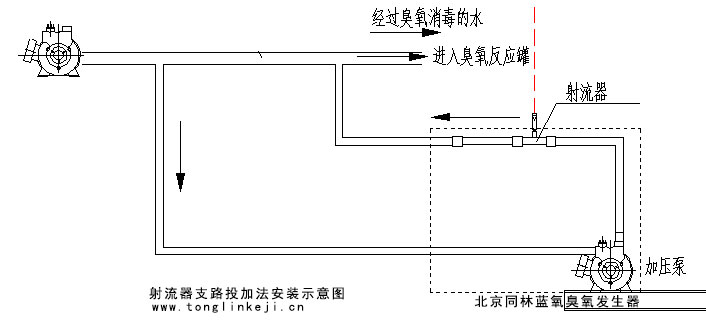

A 射流器支路投加臭氧工藝

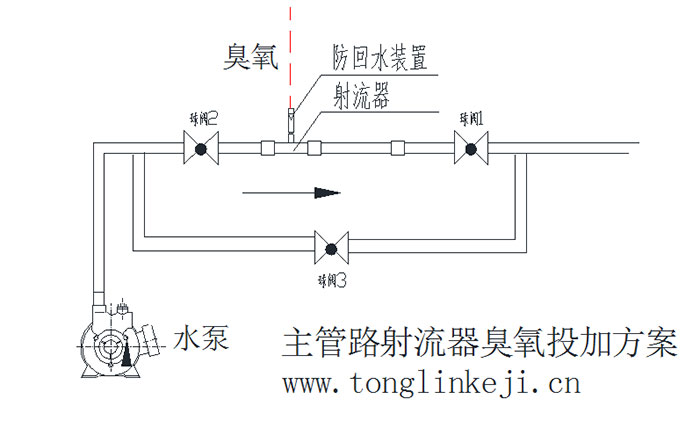

B 射流器主路投加臭氧工藝

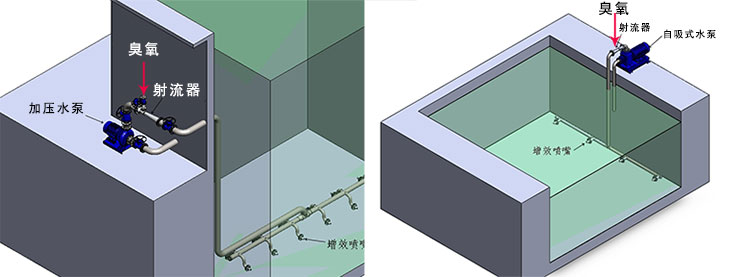

C 射流器干式外置投加臭氧工藝（加壓水泵和自吸式水泵法）

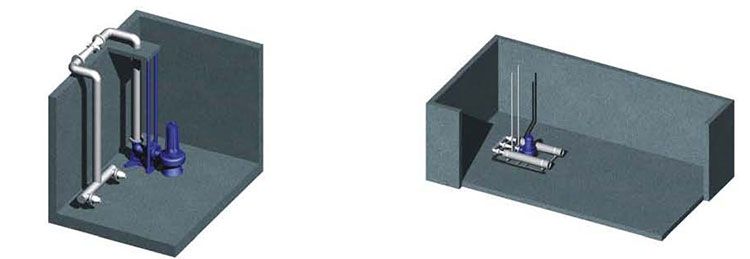

D 射流器潛水泵法投加臭氧工藝（水上射流器和水下射流器法）
